名稱：一體外夾式超聲流量計
型號：F7
尺寸：110*50*48mm
簡要描述：
F7是一款外夾式超聲波流量計產品，采用一體式設計，具有體積小、安裝操作簡易等特性，適用于各種小口徑管道液體介質流量過程監測的應用。

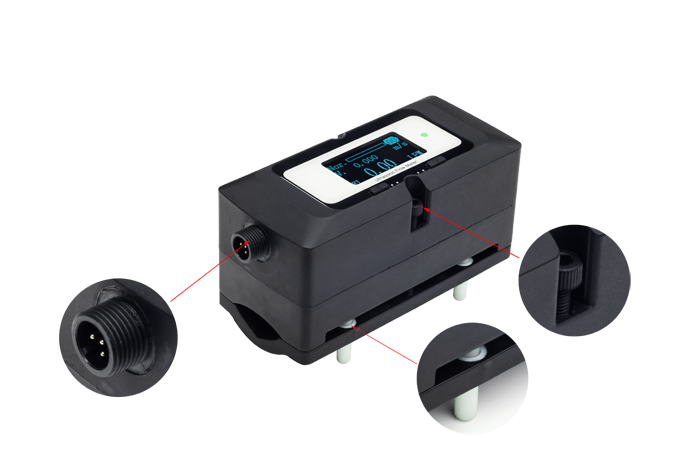

接口類型：

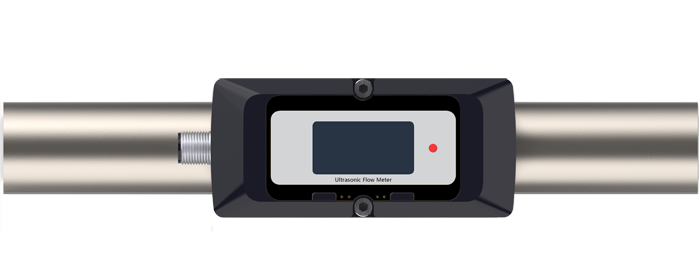

可選塑料耐腐蝕主機：
當環境或者液體具有 酸堿腐蝕性時，請備注全塑料材質！
全塑料材質的超聲波流量計整體均是用耐酸堿塑料材質制作，以適應有腐蝕性的酸堿環境和酸堿液體，長期使用下不被腐蝕。
M12-A型-5芯

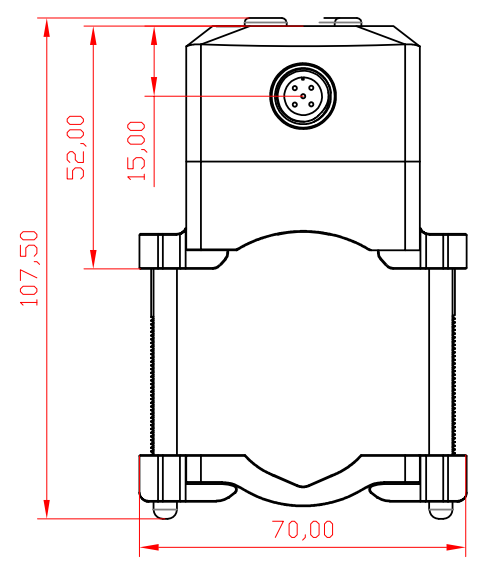

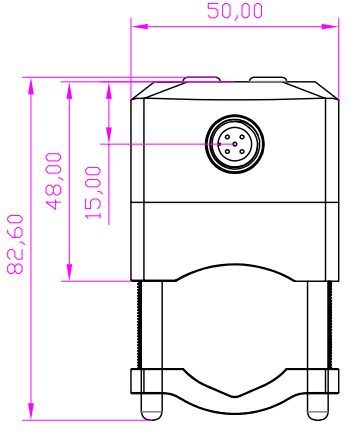

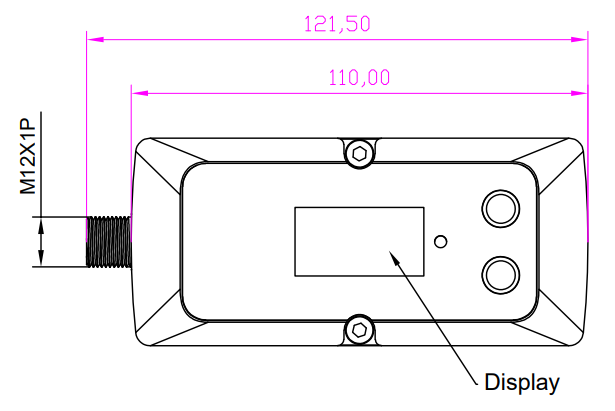

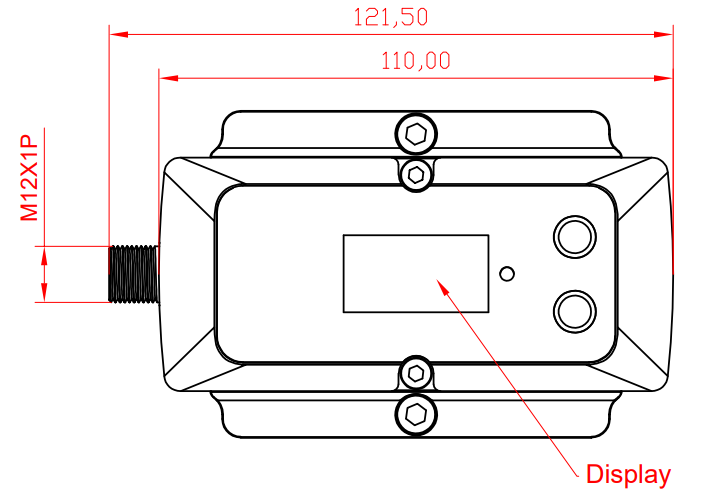

尺寸：
| DN10-DN25 | DN32-DN40 |
 |
 |
 |
 |
可選塑料耐腐蝕主機：
當環境或者液體具有 酸堿腐蝕性時，請備注全塑料材質！
全塑料材質的超聲波流量計整體均是用耐酸堿塑料材質制作，以適應有腐蝕性的酸堿環境和酸堿液體，長期使用下不被腐蝕。

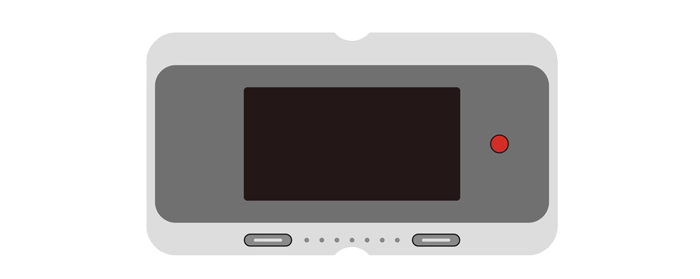

小巧便攜：
.png)

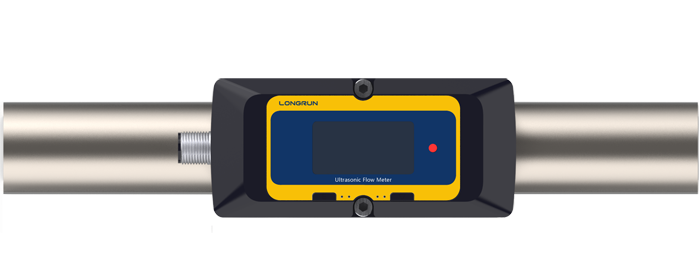

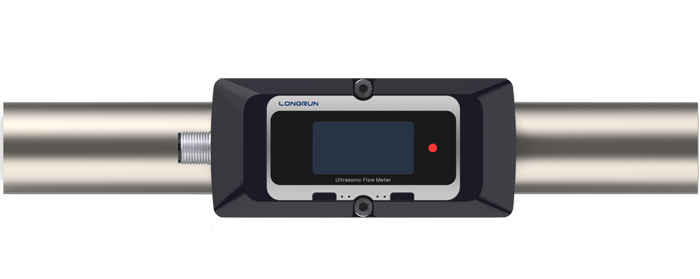

可提供潘通色號 OEM
| 殼體材質 | PP玻纖混合 | |||||
|
安裝螺釘 |
不銹鋼 | |||||
| 防護等級 | IP54 | |||||
| 耐振動 | 10 – 55 Hz，雙倍振幅1.5mm，XYZ軸各2小時 | |||||
| 抗沖擊 | 100m/s2，16ms脈沖，XYZ軸各1000次 | |||||
| 產品規格 | DN10、DN15、DN20、DN25、DN32、DN40 | |||||
| 流量范圍 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 |
| 1 - 30 LPM | 2 - 60 LPM | 3 - 100 LPM | 5 - 150 LPM | 8 - 260 LPM | 12 - 400 LPM | |
| 管道材質 | 不銹鋼、碳鋼、銅、PVC、PP、PVDF等致密管材 | |||||
| 測量介質 | 水、酒精、汽油、化學溶劑等固定組成液體（無固體顆粒及雜質） | |||||
| 介質溫度 | 標配傳感器 -10℃ - 65℃ (未凍結)/ 中溫傳感器 -10℃ - 105℃ | |||||
| 測量精度 | < 2% FS. | |||||
| 響應時間 | 0.5s – 3s | |||||
| 供電 | 20～28VDC/≥1A | |||||
| 功耗 | 1W | |||||
| 供電/輸出接口 | M12-A型-5芯，1個 | |||||
| 輸出可選類型 | 4-20mA（最大負載750Ω） | |||||
| 繼電器（觸點負載2A@30V DC，0.5A@125V AC） | ||||||
| OCT（0-5KHz，NPN，Vcc≤24VDC，I≤50mA） | ||||||
| 通信 | RS485 Modbus | |||||
| 顯示屏 | 1.3’ OLed （黑底藍字） | |||||
| 按鍵 | 輕觸式 機械按鍵，2個 | |||||
| 存儲 | 內置EEPROM（支持掉電保存，重復擦寫：100萬次以上） | |||||
| 工作溫度 | -10℃ - 60℃ (未凍結) | |||||
| 存儲溫度 | -10℃ - 60℃ | |||||
