名稱：防爆式超聲波流量計
型號：LRF-3000SD
尺寸：350*300*190mm
簡要描述：
LRF-3000SD是一款防爆固定壁掛式超聲波流量計，能夠抵抗爆炸的沖擊力和熱量而不受損失仍能正常工作。采用的是自主研發的TGA時差式的測量技術。TGA測量技術相比國內其他家普通的TDC算法，是一種更高速、更高精度測量過程時間的算法。
產品特點 :
相對于其他常規流量計，LRF-3000SD超聲波流量計除了具有現場安裝靈活性高，高響應速度以及在低流速情況下更優秀的測量能力外，還有以下特點：
1.使用獨立的40萬門陣列的高性能FPGA芯片。測量速率每秒可以大于300次，對比其他品牌在對測量管徑內的氣泡耐受率上有很大的提升。 最高可以耐受連續5秒的連續氣泡。
2.信號強度增加，對各種水垢，管內生銹以及管內內襯有更大的穿透力。
3.4行LED顯示屏，中/英文雙語菜單，方便操作。
4.傳感器采用我們特有生產制造工藝及配對技術，零點范圍可以控制在0.03m/s內。每一對傳感器靜態之間的時差＜2納秒，從而有效保證測量時差的真實性。
5.適用于隔爆場合，安裝方便。
選型參數:
5.適用于隔爆場合，安裝方便。
選型參數:
| 型號 | 變送器 |
| LRF-3000SD | 超聲波流量計
壁掛式
量程：±0.03m/s ~ ±12m/s
精度：±1%
重復精度：0.2%
顯示屏：240*128 LCD
電源： 10-36VDC/AC100~240V
變送器外殼： IP65， ABS+PC
工作溫度： -20℃~50℃
輸出： OCT 脈沖輸出 0-10KHz， 繼電器輸出， 4-20mA
通信： RS232/RS485， Modbus協議（M-BUS 或者 HART 可選）
|
| 編碼 | 輸出 |
| 1 | OCT， 繼電器， RS232/RS485， 4-20mA（流量計） |
| 2 | OCT， 繼電器， RS232/RS485， 4-20mA，RTD（熱量計） |
| 編碼 | 傳感器 |
| TT01 | 外夾式， IP68， 工作溫度： -40℃ ~ +80℃（常溫） |
| TT03 | 外夾式， IP68， 工作溫度： -40℃ ~ +130℃（高溫） |
| TT05 | 插入式， IP68， 工作溫度： -40℃ ~ +80℃（常溫） 插入式， IP68， 工作溫度： -40℃ ~ +130℃（高溫） |
| XXX | 線纜長度 |
| 030 | 標準長度9米 |
| XXX | 最大長度300米 |
| 編碼 | 溫度傳感器 |
| PT1000 | PT1000 溫度傳感器+RTD模塊（選配） |
| 編碼 | 存儲 |
| SD | SD卡(32G)+SD卡模塊（選配） |

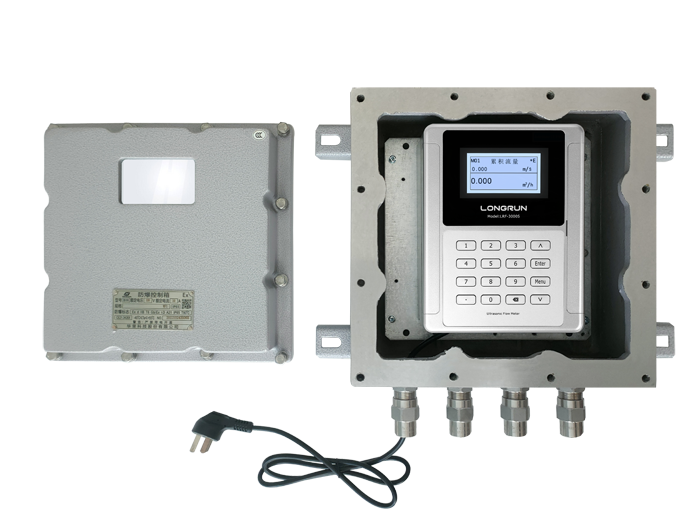

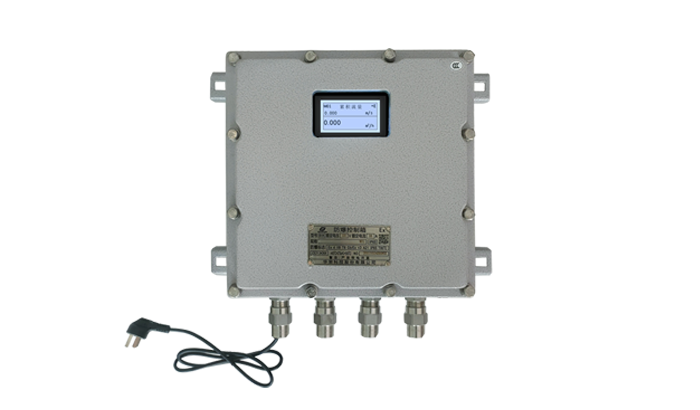

防爆主機
防爆式配置圖

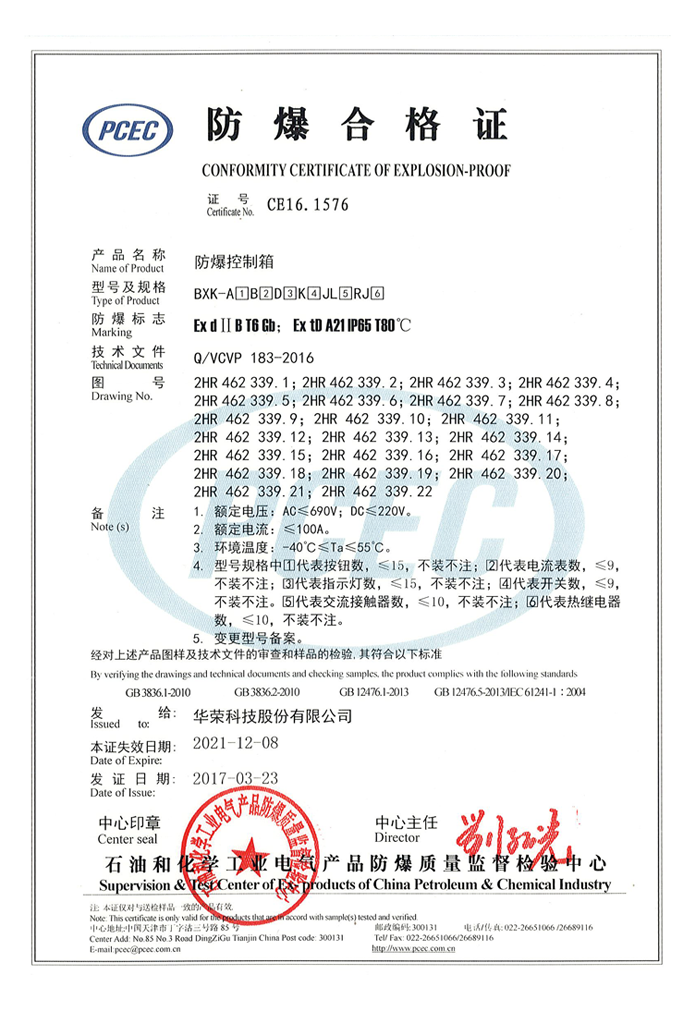

防爆合格證

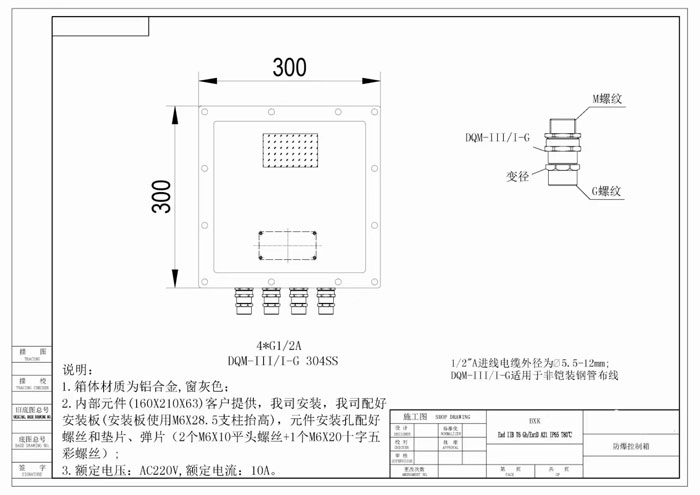

防爆殼圖紙
| 性能指標 | |
| 流速范圍 | 0 m/s ~± 12 m/s |
| 精度 | 測量值的±1.0% |
| 重復性 | 0.2% |
| 測量管徑 | DN25~DN1200mm |
| 功能指標 | |
|
輸出
|
模擬輸出：0/4～20mA，最大負載750Ω
脈沖輸出：0～9999Hz，OCT輸出（最大和最小頻率可調）
繼電器輸出：最高頻率1Hz（1A@125VAC或2A@30VDC
|
| 通訊協議 | RS232 & RS485.Modbus協議（M-BUS 或者 HART 可選） |
| SD 卡
(選配 ）
|
最大存儲:32G，512 天
存儲間隔時間: 1 ~ 99999秒（可設定）
|
| 電源 | 10 ~ 36 VDC或者AC100~240V. |
| 鍵盤 | 16位按鍵 |
| 顯示 | 240*128 ，4行LCD顯示 |
| 溫度 | 變送器: - 40℃ ~ 60℃
外夾式傳感器： - 40 ℃ ~ 80 ℃(常溫)
外夾式傳感器：- 40 ℃ ~ 130 ℃(高溫)
插入式傳感器： - 40 ℃ ~ 130 ℃
|
| 濕度 | Up to 0 ~ 99% RH, non - condensing. |
| 物理指數 | |
| 變送器 | PC/ABS, IP65 |
| 傳感器 | 傳感器和信號電纜一體式設計，無需自己接線；防護等級IP68，可浸水工作
標準電纜長度：9m，最長可延長至300
|
| 包裝 | 20*22*23.5cm, 3.0kg |
