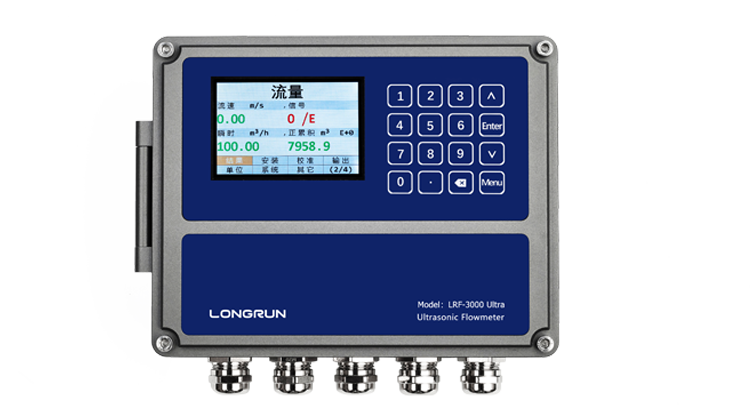

名稱：外夾式超聲波流量計
型號：LRF-3000 Ultra
尺寸：212*180*64mm
簡要描述：
LRF-3000 Ultra 超聲波流量計也是一款時差式超聲波流量計。相較于其他市面上的超聲波流量計，他具有高反應速率，低功耗，穩定性高的特點外。依舊延續了自主研發的TGA技術。
TGA是我司研究超聲波時間測量算法并參考現有各種TDC算法，最終成功研發實現的一種高速、高精度測量的過程時間測量算法。
產品特點 :
1.“TGA”的時間測量精度可以達到幾十ps。
2.采用全新彩色液晶顯示屏，具有高分辨率和豐富的色彩顯示等特點，再搭配整體金屬外殼，防護性高，導電、導熱性好，具備出色的耐用性和抗沖擊性。
3.使用獨立的40萬門陣列的高性能FPGA芯片。測量速率每秒可以大于300次，對比其他品牌在對測量管徑內的氣泡耐受率上有很大的提升。 可以耐受連續5秒的連續氣泡。
3.使用獨立的40萬門陣列的高性能FPGA芯片。測量速率每秒可以大于300次，對比其他品牌在對測量管徑內的氣泡耐受率上有很大的提升。 可以耐受連續5秒的連續氣泡。
4.傳感器采用我們特有生產制造工藝及配對技術，零點范圍可以控制在0.03m/s內。每一對傳感器靜態之間的時差＜2納秒，從而有效保證測量時差的真實性。
5.可以搭配使用RTD模型與溫度傳感器，成為計量供熱管道，空調制冷管路的熱、冷量消耗的能量表。
| 性能指標 | |
| 量程 | ±0.03m/s~± 5 m/s |
| 精度 | 測量 值的±1.0% |
| 重復性 | 0.2% |
| 測量管徑 | DN15mm~DN1200mm |
| 功能指標 | |
|
輸出
|
模擬輸出：0/4~20mA，最大負載750Ω
脈沖輸出：0~10KHz
|
| 通訊協議 | RS232 & RS485.Modbus協議 （M-BUS 或者 HART 可選） |
| SD 卡
(選配 ）
|
最大存儲: 32G，512 天
存儲間隔時間: 1~99999秒（可設定）
|
| 電源 | 10~36 VDC或者AC100~240V. |
| 鍵盤 | 16位按鍵 |
| 顯示 | 320*480 ，彩色TFT顯示 |
| 溫度 | 變送器: - 20℃~60℃
TT01 外夾式傳感器： -40℃ ~ +80℃（常溫）
TT02 外夾式傳感器：-40℃ ~ +80℃（常溫）
TT03 外夾式傳感器：-40℃ ~ +130℃（高溫）
TT02H 外夾式傳感器：-40℃ ~ +180℃（特制高溫溫）
TT02S 外夾式傳感器：0℃~65℃（小管徑）
TT03S 外夾式傳感器：0℃~115℃（小管徑）
|
| 濕度 | Up to 0~99% RH, non - condensing. |
| 物理指數 | |
| 變送器 | 鋁合金, IP65 |

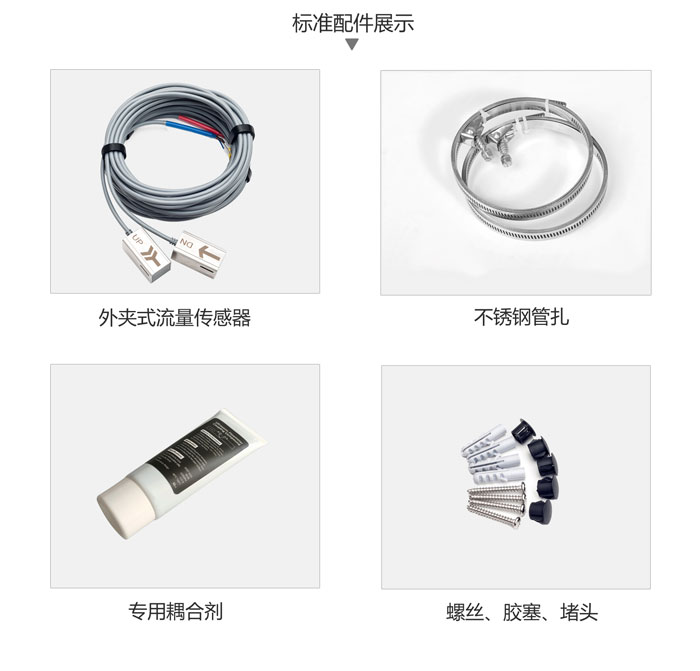

| 傳感器 | 傳感器和信號電纜一體式設計，無需自己接線；防護等級IP68，可浸水工作
標準電纜長度：9m，最長可延長至300
|
